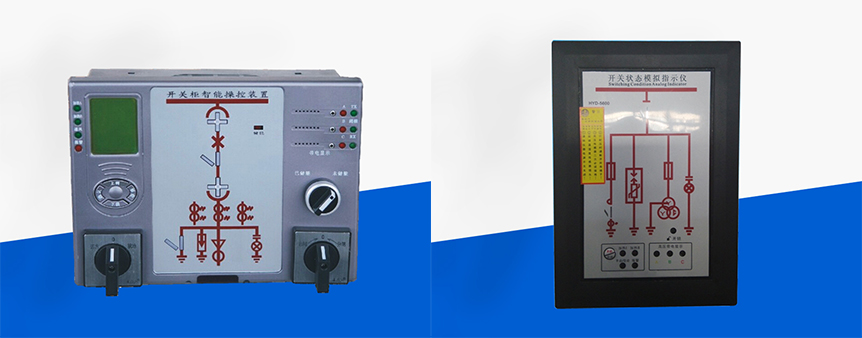

KW-KZW 開關柜智能操控裝置
一、產品簡介
KW-KZ開關柜智能操控裝置及開關狀態指示儀用于3-35kV戶內中置柜、手車柜、固定柜、環網柜等多種開關柜，具有一次模擬圖、帶電顯示、分合閘狀態指示、接地開關指示、儲能指示、手車位置指示、語音防誤提示、溫濕度數值顯示、RS485遠程通訊接口等多項功能。產品采用微處理器控制，內部元件大部分為優質工業級品牌，具有穩定可靠、長壽命、抗干擾性強等優點。
二、產品功能
◆動態模擬圖顯示
能夠進行斷路器的狀態顯示、手車位置顯示、隔離刀和接地刀狀態顯示、儲能顯示等。
能夠分別指示A, B. C三相是否帶電，同時提供帶電閉鎖接點；當帶電顯示器處于無電狀態下，閉鎖才可解除。
◆操作旋鈕
開關柜智能操控裝置可根據用戶需要在面板上設有合閘/分閘轉換開關(按鈕)、就地/遠方轉換開關(按鈕)和儲能按鈕等。
開關狀態指示儀一般只用作一次的動態模擬、高壓帶電顯示及閉鎖等。
◆控制方式
可帶1-2路加熱器，當環境濕度≥90%RH時，啟動加熱；當≤75%RH時，退出加熱；當環境溫度超過40℃時，加熱器無條件退出;本裝置溫濕度控制程序已設定。
◆斷線報警
任何一路加熱器斷線，報警指示燈亮(或可根據用戶要求啟動排風)；
操作者不在試驗位置誤合接地開關，裝置提示“請分接地開關”；
操作者在斷路器合閘位置誤將手車推進，裝置提示“請分斷路器”；
操作者同時有以上兩條誤操作，裝置提示“請分斷路器”，“請分接地開關”；
Modbus協議方式，RS485通訊接口、1B01通訊規約、CDT通訊規約，可與變電站其它設備組成適時的微機防誤監控系統。
三、產品選型
◆KW-KZW-5系列功能表
|
型號控制
|
KWKZ -5600
|
KWKZ -5601
|
KWKZ -5602 |
KWKZ -5603 |
KWKZ -5800 |
KWKZ -5801 |
KWKZ -5802 |
KWKZ -5803 |
|
一次動態模擬 帶數顯溫溫度控制 高壓帶電顯示 儲能顯示 操作按鈕 智能語音提示 照明開關 RS485通訊接口 |
√ √ √ √ √ × × × |
√ √ √ √ √ × √ × |
√ √ √ √ √ × × √ |
√ √ √ √ √ × √ √ |
√ √ √ √ √ √ × × |
√ √ √ √ √ √ √ × |
√ √ √ √ √ √ × √ |
√ √ √ √ √ √ √ √ |
◆KW-KZW-6系列功能表
|
型號功能 |
KWKZ-6000
|
|
一次動態模擬圖 儲能提示 高壓帶電顯示及閉鎖 一路溫度傳感器 一路溫度傳感器 |
√ √ √ √ √ |
◆KW-KZW-8系列功能表
|
型號功能 |
一次動態模擬圖 |
儲能提示 |
高壓帶電顯示及閉鎖 |
|
KWKZ-8001 KWKZ-8002 |
√ √ |
√ √ |
√ √ |
四、技術參數
工作電壓 AC：220V土10% ；DC：220V士10%
工作溫度 一20℃±85℃
介質強度 ≥AC2000V
相對濕度 ≤95%
三相帶電指示電壓 額定相電壓x0.15-0.65
閉鎖啟控電壓 額定相電壓x0.65
絕緣性能 ≥1OOMΩ
抗電磁干擾性能符合 IEC255-22標準規定
功耗 ≤10W

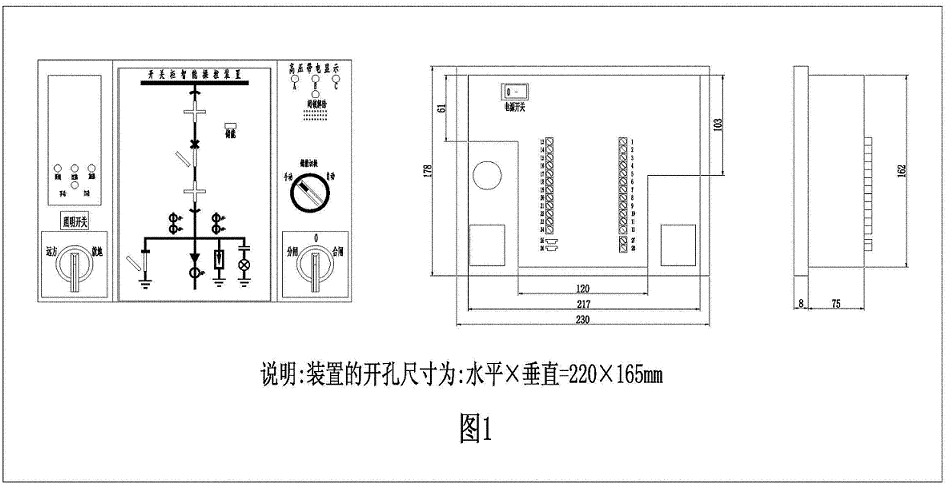

五、外形圖
六、產品訂貨須知
用戶選用開關狀態智能顯控裝置產品時，請?zhí)峁┫鄳?yīng)說明及參數：
◆提供一次方案圖；
◆產品名稱、型號及數量（參照系列功能表），特殊功能請注明；
◆裝置輸入電源：AC：220V±10% DC：110V/220V;
◆溫濕度傳感器長度；
◆收貨單位、郵編、地址、收貨人及聯系電話等。
七、注意事項
在對一次系統做工頻耐壓試驗時，須將帶電傳感器與本裝置分離，外接設備常開接點、不能接入強電信號，否則可能會損壞本裝置。
