KW-DB低殘壓母線保護裝置

一、概述

        隨著系統電容電流的迅速增加，PT故障率也呈不斷增加的趨勢。PT柜中，用于絕緣監測的電磁式電壓互感器（PT）其一次繞組接成星形，中性點接地。當進行某些操作時（例如非同期合閘或接地故障消失后），PT的勵磁阻抗與系統的對地電容形成非線性諧振回路。由于回路參數及外界激發條件的不同，可能造成高頻、工頻、分頻諧振過電壓，導致頻繁的故障。單相接地故障消失時，系統電容電流需經過PT中性點釋放能量，導致PT熔絲和一次繞組流過很大的低頻振蕩電流。以上情況均可能導致PT熔絲熔斷，嚴重時導致PT燒損， 影響電網的安全運行。由于PT故障頻繁發生，電力系統的運行規程對PT故障防護提出了明確要求，國網、南網及各地方、行業等又在反事故措施中要求重點防護。除了控制PT本身制造的質量和工藝，PT故障的防護措施主要是各種一次消諧和二次消諧。這些措施一般都單獨使用，各有其優缺點和局限性，沒有形成一種優勢互補的綜合解決方案。

針對此問題，KW-DB母線低殘壓保護裝置整合了我公司多項已成熟應用的技術，為系統提供完善的母線過電壓保護及PT保護。新推出的低殘壓技術，是金屬氧化物避雷器在保護性能上的重大突破，保護殘壓比常規避雷器降低30%，即過電壓保護效果提升了30%，對于防止柜內絕緣閃絡事故發生，延長固體絕緣設備的使用壽命意義重大；PT抗諧保護技術，對PT提供更全面的綜合防護方案，提高了系統的運行可靠性。

KW-DB母線低殘壓保護柜適用6～35kV輸配電系統，如發電、變電和用電企業，可取代傳統的PT避雷器柜，為系統提供完善的母線過電壓保護及PT保護。

二、產品功能特點

1、低殘壓保護技術

        在金屬氧化物非線性電阻片材料和其他技術突破的基礎上，開發生產的低殘壓母線過電壓保護器，保護殘壓比普通避雷器降低30%以上，獲得更好的保護效果。如10kV系統常規電站型避雷器雷電沖擊保護水平為 45kV，而低殘壓母線過電壓保護器的保護水平為30kV。對弱絕緣類設備、固體絕緣設備的過電壓保護有著重要的意義。

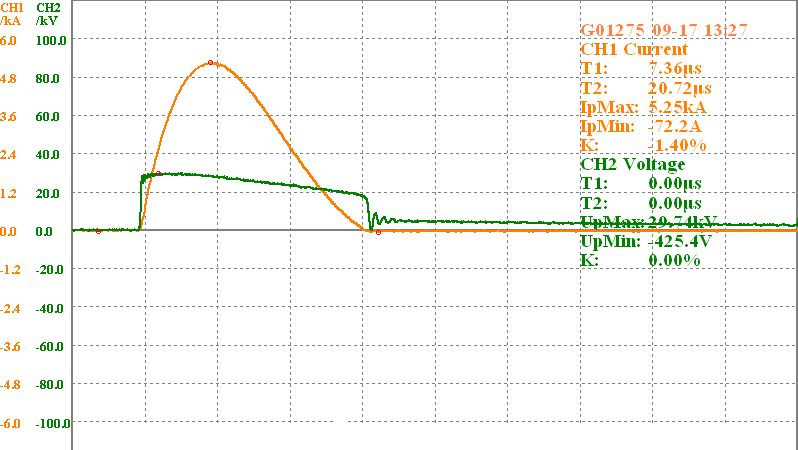

低殘壓技術對過電壓限制幅值

2、PT 抗諧保護技術

        新一代的抗諧保護技術，對傳統的 PT保護技術進行了全面優化， 采用智能開關PTK將一次消諧與二次消諧相互配合，形成了完善的PT保護方案。

三、一次系統圖

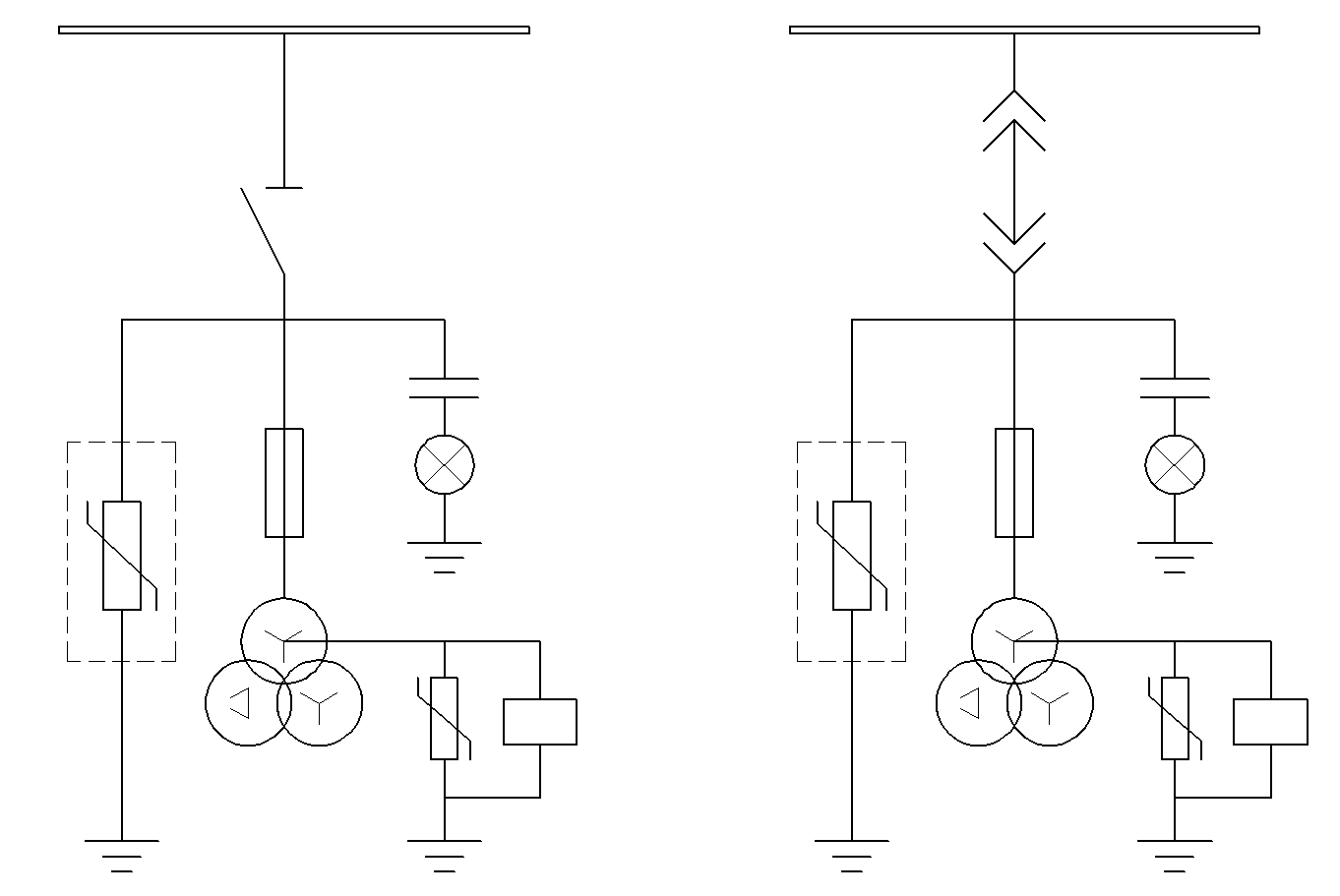

1.固定式低殘壓母線保護柜一次方案圖        2.手車式電壓母線保護柜一次方案圖

四、結構示意圖

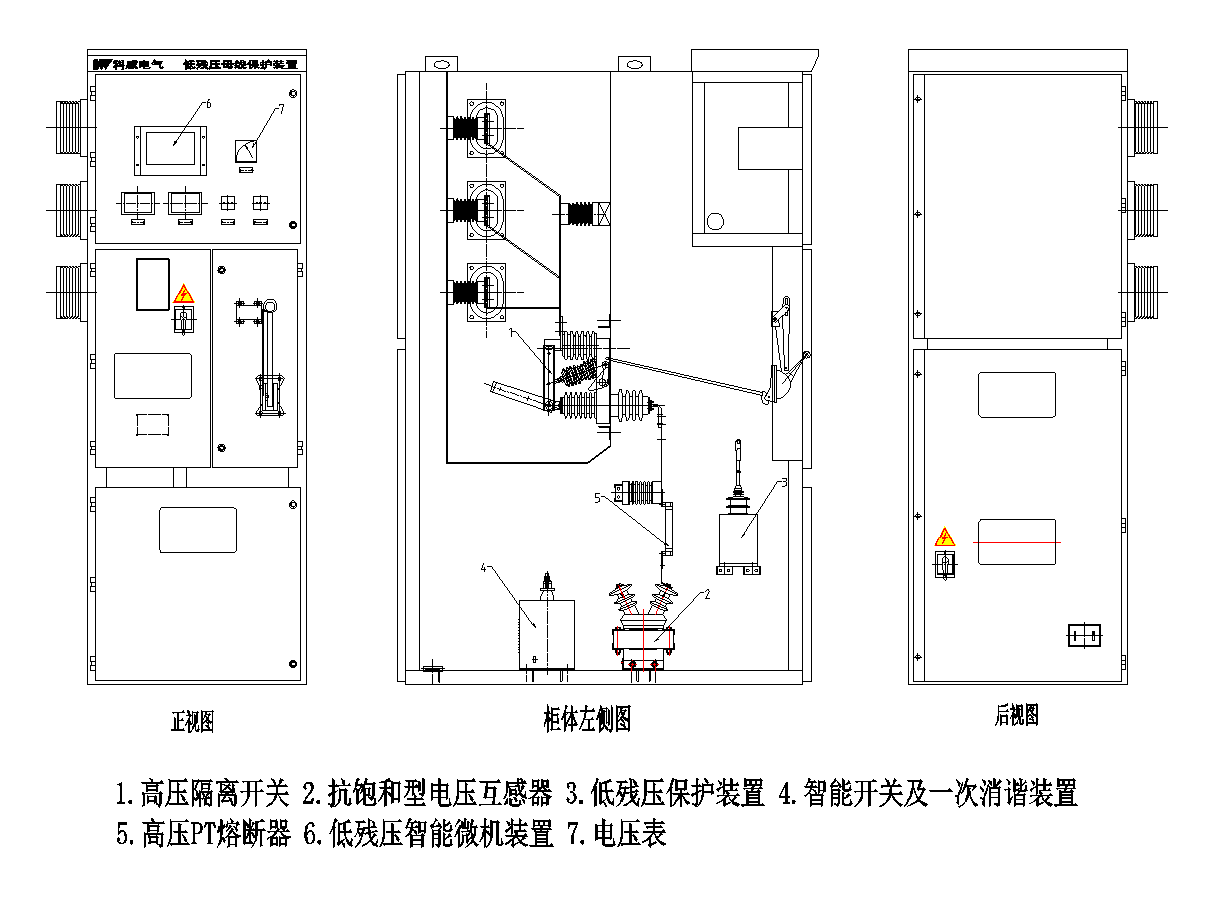

1.固定式低殘壓母線保護柜結構示意圖

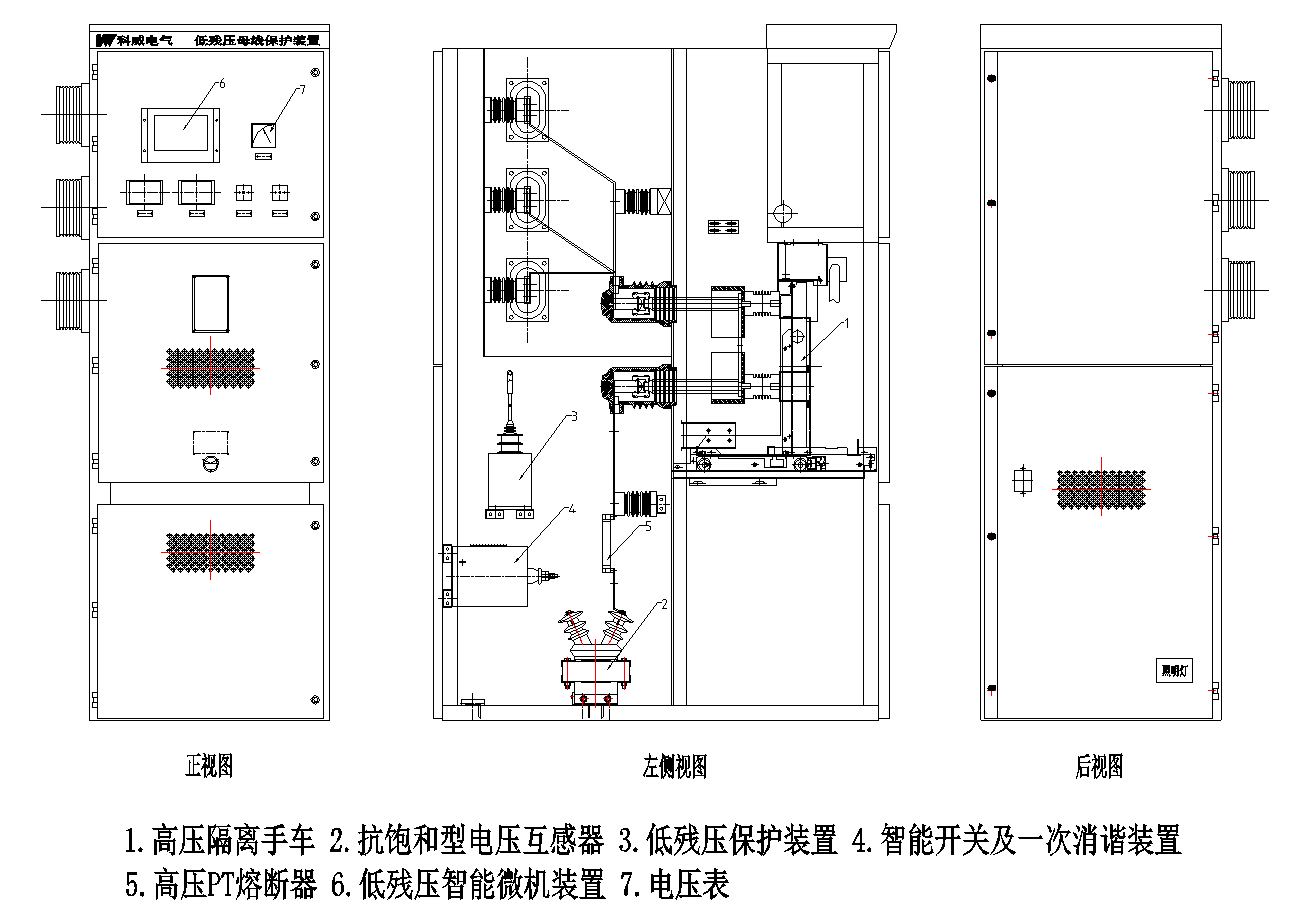

2.手車式低殘壓母線保護柜結構示意圖
