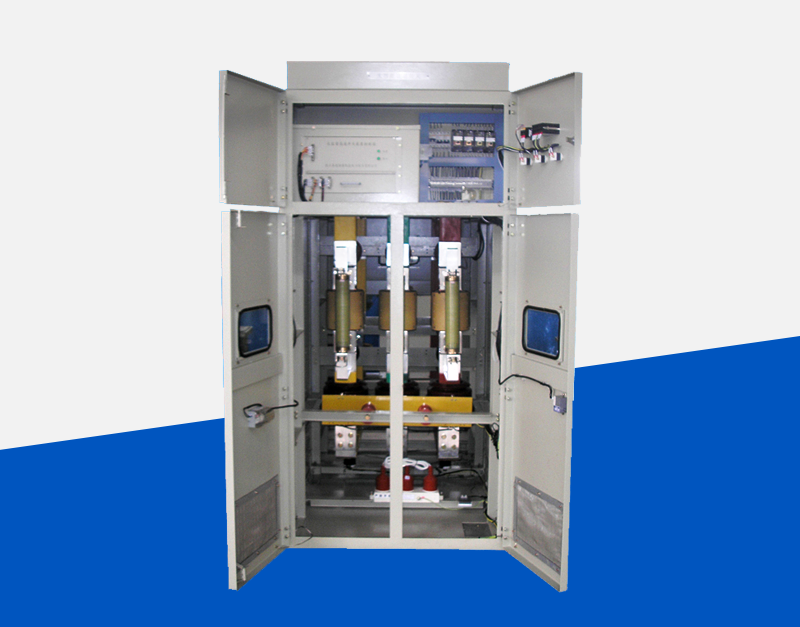

KW-DKG大容量快速開關裝置
一、概述
KW-DKG大容量快速開關裝置主要用在發電廠和變電站，限制短路電流，防止發電機、變電器等主要電氣設備在短路電流的沖擊下?lián)p壞，避免災難性事故的發生，同時它還可改進電力系統的運行方式，進一步提高電能的質量及供電的可靠性。目前KW-DKG快速開關裝置的額定電壓為6~35kV，額定電流為1~6kA。其具有開斷預期值為100 ~ 200kA短路電流的能力，可將實際短路電流限制到預期短路電流值的20~50%，且開斷時間僅為3ms之內，從而免除了巨大短路電流對主電力設備造成的災難沖擊和損壞，可解決長期困擾電力系統和大電力用戶的諸多難題。
二、原理
KW-DKG系列快速開關裝置是一種具有較強開斷短路電流能力的高速開關，能夠在發生短路故障后，在短路電流瞬時值還遠未上升到峰值之前的約1/4個工頻半波前后開始動作限流，在一個半波的時間內將短路電流完全開斷，從而起到限制短路電流、保護電力主設備的作用。正常運行時，電流從KW-DKG中流過，在系統發生短路故障時，KW-DKG在3ms內切除故障電流。
載流橋體
正常時流過工作電流，短路時在0.15ms之內迅速斷開。
限流熔斷器
橋體開斷后全部短路電流轉移到高壓限流熔斷器，在0.5ms之內熔斷，并產生足夠的弧壓。
非線性電阻
限流熔斷器熔斷時產生的弧壓使其導通，吸收磁能，并把開斷時的電壓限制在允許范圍內。
電流互感器
在故障情況下，電流信號不失真，不滯后。
測控單元
檢測電流和電流變化率，系統短路時向橋體發出分?jǐn)嘈盘?hào)。（圖1）

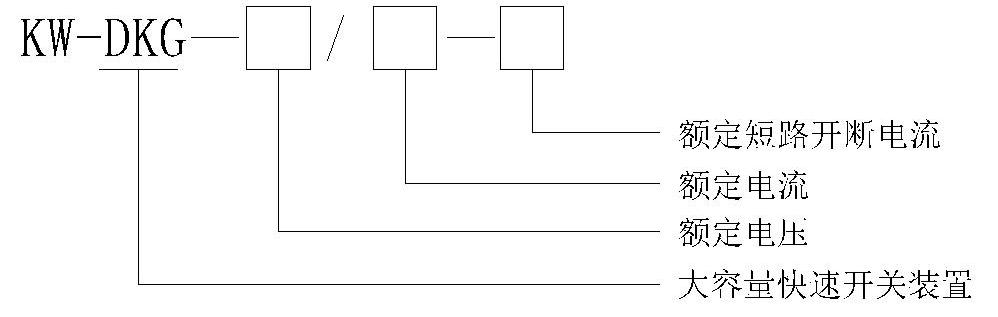

三、裝置型號
四、裝置用途
該裝置可用于電力、冶金、化工、水泥等用戶的新建、改造、擴建等項目。新建項目時負荷側斷路器只要按照單臺變壓器提供的短路電流選擇，導體尺寸不必過大。改擴建項目時原有開關設備不必更換，可直接與原有電抗器并聯，提高系統可靠性，減少負載啟動時的壓降，實現經濟運行。
使用環境條件：戶內（不得有粉塵、煤氣、煙氣等具有爆炸性的混合物），海拔≤2000m，(高于2000m訂貨時注明)，相對濕度≤90%。
