KWQC無損耗限流裝置
一、概述
電力系統發生短路故障時，短路電流一般為額定電流的十幾倍，這給變壓器、發電機、斷路器、輸電線路等電氣設備造成很大危害，而目前較為經濟實用的真空斷路器的開斷能力均在40KA以下，開斷時間需要幾十毫秒。隨著各類型用電企業的發展壯大，用電負荷大舉攀升，主變壓器容量也相應增大，各企業電網系統面臨短路電流已經接近和達到負載真空斷路器的最大使用極限，負載側真空斷路器開斷容量不足、變壓器抗短路電流沖擊能力設計不足等問題，嚴重威脅著企業安全運行。
面臨越來越嚴重的短路電流超標問題，很多企業采用高阻抗變壓器限制系統短路電流，但變壓器加大阻抗沒有最終解決限流深度問題，電動力減少甚微，還帶來了有功無功損耗、投資成本上升。
采用普通串聯限流電抗器也沒有從根本上解決限流深度問題（電抗率均在百分之十幾左右），同時帶來了有功無功損耗、母線壓降、漏磁場等弊病，系統發生短路時由于限流深度不夠，不能有效的保護發電機、變壓器等主要電氣設備，在巨大的短路電流沖擊下產生繞組變形而損壞，災難性事故發生。
目前市場上使用的爆炸型大容量高速開斷裝置和電抗器并聯運行，雖然解決了電抗器有功無功損耗、電壓降、漏磁場問題，但是當發生短路故障后其一次元器件動作，電抗器投入工作并沒有解決限流深度問題。該類型裝置需要更換新的備件，方可重新投入運行。企業運行費用不僅增加，并且增加了安裝柜體的空間及電抗器裝置之間的母線連接，人為的設置了故障隱患點。
因而開發一種能快速、可靠的深度限制短路電流的電抗器，這不僅對電力系統安全、可靠的運行顯得十分重要，而且對降低電氣設備使用廠家的設備成本也有著十分重要的意義。
優質限流電抗器必須具備：
系統無短路故障發生時，電抗器阻抗最小-----無損耗；
系統發生短路故障時，電抗器阻抗很大------深度限流；
系統短路故障切除后，立即返回原工作狀態。
無損耗限流裝置（KWQC）是本公司為了滿足電力系統對短路保護的需求而開發的一種新型短路限流保護裝置，它可在短路電流的初始階段，快速投入深度限流電抗器即將短路電流限制在可靠的范圍內，從而達到了保護發配電設備及供電線路的目的。

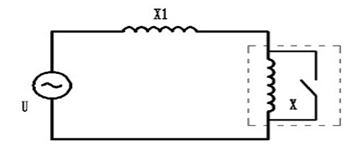

圖一：短路時，單相等效電路圖（虛線框內為無損耗限流裝置）
系統電壓為：U
系統原有阻抗為：X1,
深度限流裝置的阻抗為X（見圖一）
串入深度限流裝置后系統的總阻抗為X2（X2=X1+X）
未串入深度限流裝置預期短路電流值為I1=U/X1，
串入深度限流裝置預期短路電流值為I2=U/X2，
限流比：K1=I2/I1=X1/X2 即X1/（X1+X）
限流深度：K=1-K1=X/(X1+X)
例如：系統原有阻抗為12%，深度限流裝置阻抗為36%，
限流比：K1=I2/I1= 8/（24+8）=0.25.
限流深度：K=1-K1=0.75
即：串入深度限流裝置可將系統預期短路電流降至原有值的25%,限流深度為75%。
例如限流深度(K)為50%，那么限流比(K1)為50%， X=X1，系統短路電流降至原有值的一半。深度限流使變壓器短路電流沖擊大大降低，變壓器得到很好保護。同時負載側真空斷路器開斷容量也相應大大降低。
二、無損耗限流裝置（KWQC）的工作原理
1.簡介

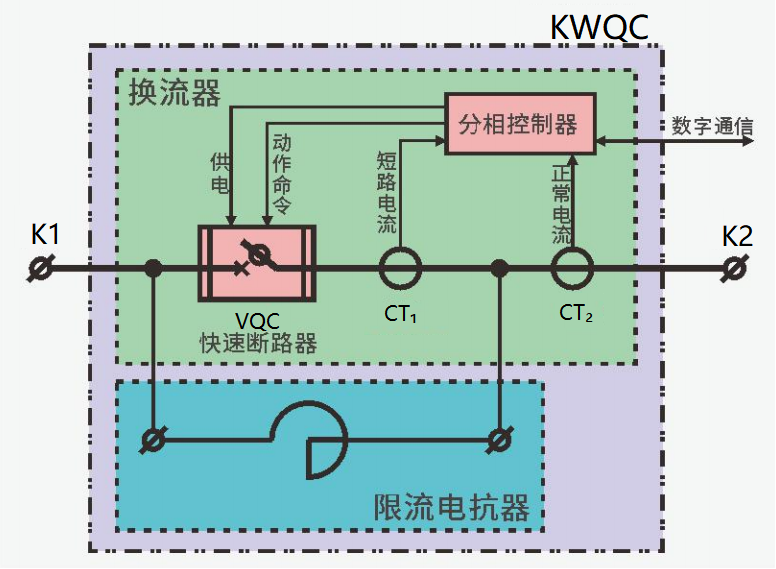

如圖二所示，KWQC系列無損耗限流裝置，是由“換流器”與“限流電抗器”并聯而成的智能型限流設備，再經由K1、K2點串接在供電線路中。
其中“換流器”是以VQC系列“電磁斥力”快速斷路器為主要元件，并整合了短路電流快速判斷的測控裝置，兩者組合電器；
“限流電抗器”正常運行時被換流器旁路處于退出狀態，損耗為零，僅在短路故障時才投入，故障解除后再自動退出。
圖二：裝置工作原理圖
2.核心元件
如圖三所示，VQC快速斷路器由上出線座、真空滅弧室、下出線座、絕緣拉桿、合閘保持永磁鐵、分閘保持永磁鐵、分閘線圈、合閘線圈、銜鐵及電磁斥力盤組成，通過合、分閘線圈的帶電產生磁力，作用在電磁斥力盤上，經絕緣拉桿帶動真空滅弧室內動觸頭動作，實現斷路器的分合。
圖三：VQC快速斷路器電磁斥力驅動機構（合閘位置）
3.工作原理
本裝置通過羅氏線圈，監視系統電流，當短路電流大于設定的幅值，高速DCP通過專用算法，快速精確的預測出三相電流過零點的精確時間，分別在每相電流過零之前發出信號。
快速斷路器在電流接近過零點時三相分別準確分閘開斷，短路電流換流進入深限流電抗器中，限制短路電流，短路電流幅值大大降低。同時測控單元向后臺發出動作指示信號。
本裝置在7～15毫秒內將短路電流限制在原幅值50%以下，使系統所受到的短路沖擊大大降低，保護系統內變壓器發電機等電氣設備，同時提高了短路點負載真空斷路器使用壽命，保證了系統的安全運行。
短路故障切除后，測控單元自動檢測母線電壓回升并發出合作命令，快速斷路器合閘，深度限流電抗器退出，系統即可恢復正常運行。
三、無損耗限流裝置（KWQC）的特點
1.動作速度快
一般微機保護采樣需一個周波20毫秒；快速FFT計算及發出命令需30毫秒；普通斷路器固有分閘時間需50毫秒以上；開斷后的燃弧時間時達十幾毫秒左右，電流才能通過零熄弧。故其需要100毫秒左右方能切斷短路電流。長時間的短路電流對變壓器、母線、開關和發電機等設備的動、熱穩定有著極高的要求。
本裝置中使用的VQC系列“電磁斥力”快速斷路器能實現5毫秒以內分閘，10毫秒合閘。短路保護裝置的開斷時間由四部分組成：監控單元采樣、計算、發出命令時間；專用斷路器固有分閘時間；燃弧時間；短路電流換流進入深限流電抗器時間。測控單元根據CT信號，通過特殊算法，對短路電流信號處理，可在2毫秒內快速計算出短路電流的周期分量、非周期分量、短路初始角及電流過零點的精確時刻，并在過零點之前發出動作信號，驅動開關在過零點之前切斷電路，確保燃弧時間最短，在7～15毫秒內將短路電流換入深限流電抗器中，實現大容量換流功能。
2.開斷能力強
要想提高開斷容量，必須控制電流過零前階段的觸頭剛分時刻、剛分速度以及電流過零時刻的恢復電壓，當斷路器弧隙阻抗為無窮大時TRV最大，也即系統固有TRV；當弧隙阻抗減小時，TRV也相應減小，因此制造斷路器時，人為減少斷路器的弧隙阻抗，可在斷路器開斷時，降低弧隙的TRV。
真空滅弧室的絕緣水平即觸頭間的絕緣水平，在觸頭開距小于10mm時，絕緣水平與觸頭開距成正比。滅弧室老練，即通過電弧的灼燒，將出廠時滅弧室觸頭上的晶須燒平，提高觸頭的平整度，以便在實際應用中就已經具備優良的觸頭場強均勻度，保障對開斷成功率。
本裝置中的開關為三相獨立動作，利用對觸頭剛分時間的合理控制，確保各相動作均為臨界過零開斷，使燃弧時間最小。大大增加了滅弧室的開斷余量，短路開斷能力可輕松達到80KA。
3.限流電抗器限流效果好
本裝置中深度限流電抗器由于正常運行時，無電流通過。從而無能損耗，無壓降，同時也不會產生漏磁場。只有在短路發生時投入工作，電抗值可根據系統需要，將短路電流限制在預期短路電流值的50%以下，從而在發生短路的過程中將短路電流大大降低，變壓器免受巨大的短路電流沖擊，系統內斷路器開斷能力也相應降低。
4.使用壽命長
本裝置中的開關是“電磁斥力”驅動機構，比普通斷路器所使用的彈簧操作機構運動部件減少80%，且使用簡單的直線運動，沒有復雜的傳動機構，磨損極小，機械壽命及可靠性大大提高。同時，本裝置系過零點開斷，燃弧期間的燃弧量不到普通斷路器的10%，開斷容量大大提高，觸頭燒灼小，其觸點電壽命呈級數上升，深限流電抗器無短路發生時，處于無損耗，不發熱，無壓降，使用壽命長。
5.性能高可靠
本裝置中使用的VQC系列快速斷路器采用薄膜電容器儲能，作為斷路器的驅動能源，即使外部供電中斷20分鐘以內，斷路器也可完成一次O-C循環操作，避免了電源的穩定性對斷路器動作的影響，同時，薄膜電容的自愈功能及溫度不敏感性都提高了VQC斷路器操作能源的可靠性。同時，控制部分帶有實時自檢功能的自愈保護功能，確保其始終可靠運行，各功能信息均能通過發送后臺報警監控。
6.動作分散度小
由于大幅度的縮短了合閘時間并配置了直接驅動的“電磁斥力”驅動機構，合閘分散度可以控制在0.1毫秒以內。
7.合閘無反彈
VQC系列快速斷路器配置防觸頭撞擊裝置，確保合閘無反彈。
四、無損耗限流裝置（KWQC）的適用范圍
本裝置可替代高阻抗變壓器、普通串聯限流電抗器、爆炸型大容量高速開斷裝置，在新供用電系統設計及企業系統改造時，可利用本裝置的深度限流電抗器，加大系統阻抗，使負荷側斷路器的開斷電流進一步減小，降低造價。
1.大大減少系統擴建或聯網運行所需要的投資
短時發生時本裝置快速投入母聯深度限流電抗器，加大系統內抗，故障點切除后，深度限流電抗器退出，不影響整個系統的正常運行，聯網運行使變壓器的使用價值得到提高。
圖四：無損耗限流裝置應用一
2.對不允許瞬時間斷供電須強行自啟動的重要負載，可提高供電質量
線路短路時，本裝置快速投入電抗器，深限流電抗器上的殘壓可完全滿足維持重要負荷繼續運行而不受影響。
圖五：無損耗限流裝置應用二
3.發電機出口或者廠用高壓側短路能得到快速有效保護
本裝置開斷容量大、限制短路電流深，是發電機出口及廠用分支的理想保護設備，使發電機、變壓器得到快速有效的保護。
圖六：無損耗限流裝置應用三
五、無損耗限流裝置（KWQC）的技術參數
設備名稱：6kV、10kV、35kV無損耗限流裝置(KWQC)
系統額定電壓：6kV、10kV、35kV
系統額定電流：1000A、1600A、2000A、3000A、4000A、5000A
雷電沖擊耐受電壓（峰值）：75kV～180kV
短時（1min）工頻耐受電壓：42kV～90kV
額定頻率： 50HZ
額定短時耐受電流：100kA～200kA
額定峰值耐受電流：100kA～200kA
額定短時開斷電流：40kA～80kA
接觸電阻：＜100μΩ
合閘時間：10mS
分閘時間：＜5mS
合閘不同期：＜2mS
額定電抗率%：20%～50%～80%
