一、概述
在電網中性點與大地之間接入消弧線圈之后，當電網發生單相接地故障后，故障點流過電容電流，消弧線圈提供電感電流進行補償，使故障點電流降至10A以下，有利于防止弧光過零后重燃，達到滅弧的目的，防止高幅值過電壓出現的幾率，防止事故進一步擴大。

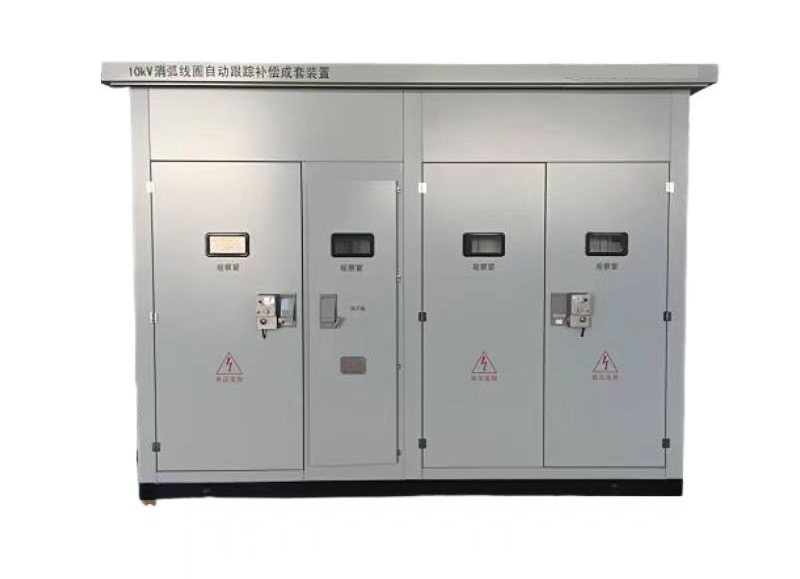

調匝式消弧線圈是在消弧線圈設多個抽頭，采用電動機傳動機構，驅動有載分接開關改變工作繞組的匝數，達到調節電感的目的，在電網正常運行時，通過實時測量流過消弧線圈電流的幅值，計算出電網當前方式下的對地電容電流，根據預先設定的較小殘流值，由控制器調節有載調壓分接頭到所需要的補償檔位。當發生接地故障后，補償接地時的電容電流，使故障點的殘流可以限制在設定的范圍之內。
本產品廣泛應用于電力供電行業、發電廠、冶金、礦山、煤炭等大型工礦企業的變電站，適用電壓等級為6-35kV.
二、產品特點
1.控制器采用工控機系統，運行穩定可靠。
2.采用彩色液晶全中文顯示，參數顯示、設置及查詢方便直觀，
3.設有RS232及RS485通訊接口，可實現與上位機的通訊，達到信號的遠距離傳送。
4.可實現報警顯示。
5.具有自動及手動功能。
三、技術指標
1、電壓等級：6KV~110KV
2、電容電流測量誤差：小于2%
3、調檔時間：小于20ms
4、接地殘流：小于5A
5、控制器電源：
一路交流220V, 額定頻率：50Hz
一路直流220V/110V,額定頻率：50Hz
6、控制器適用環境
溫度：-10℃~+45℃
濕度：小于95%
7、選線路數：8~42路
8、通訊接口：RS232/RS485
四、訂貨須知
1 使用條件：使用地的海拔高度、環境溫度及在戶外還是戶內使用。
2 系統電壓等級
3 消弧線圈及接地變壓器參數
4 控制柜要求：柜體尺寸、顏色（色標號及色標廠家）、柜體開門方向及柜體的結構。
